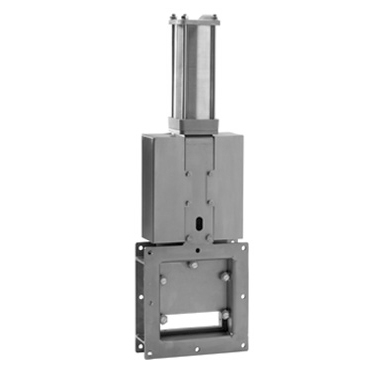

BC model

Einseitig dichtender Rechteckschieber in Schweisskonstruktion für den Siloauslauf und Schüttgutanwendungen

Das Modell BC ist ein rechteckiger bzw. quadratischer Niederdruck-Schieber in Schweisskonstruktion für feststoffhaltige

  • Flüssigkeiten und Feststoffen überwiegend für Schüttguttechnik und Siloauslassanwendungen wie z. B. in der
  • Kläranlagen Getränke- & Nahrungsmittelindustrie
  • Chemieindustrie Kraftwerkstechnik
  • etc.

Abmessungen
von 150 x 150 bis 600 x 600
(größere Abmessungen auf Anfrage)

Betriebsdruck
Schweisskonstruktionen von
150 x 150 bis 600 x 600 = 1 bar
Für höhere Drücke sind Gehäuse in gegossener Ausführung auf Anfrage erhältlich.

Standard Flanschanschluss: gemäß Flanschbild auf Seite BC-8.
Andere Flanschanschlüsse auf Anfrage erhältlich.

Angewandte Normen
Spezifische Anforderungen an EU-Richtlinien und -Zertifikate finden Sie in den Dokument: Einhaltung von Richtlinien & Zertifikaten[1]Plattenschieber-Katalogen und Datenblätter

Für Informationen und Verfügbarkeit der Kategorien und Bereiche wenden Sie sich bitte an den Technischen Kundendienst von Orbinox.
