TL model

Beidseitig dichtender Plattenschieber Stoffschieber mit durchgehender Schieberplatte für feststoffhaltige Medien und Flüssigkeiten

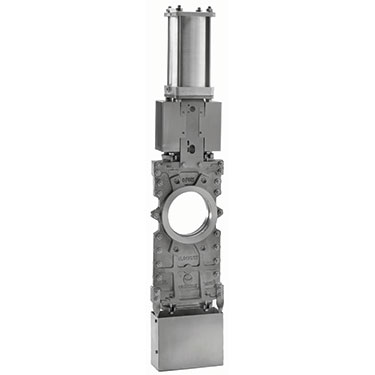

Der Modell TL ist ein beidseitig dichtender Zwischenflanschschieber für Medien mit hoher Stoffdichte.
Das doppelte Dichtungsprinzip ist ein Schutz gegen das Blockieren bei der Absperrung in beide Flussrichtungen.
Die Armatur ist einsetzbar in einer großen Auswahl von Industriegebieten wie:

  • Papierherstellung
  • Wasseraufbereitung
  • Energieerzeugung
  • Chemieindustrie usw.

Nennweiten
DN 50 bis DN 1000 (größere Nennweiten auf Anfrage).

Betriebsdruck
DN 50 bis DN 125: 10 bar
DN 150 bis DN 250: 8 bar
DN 300 bis DN 400: 6 bar
DN 450: 5 bar
DN 500 bis DN 600: 4 bar
DN 700 bis DN 1000: 2 bar

Standard Flanschanschluß
EN 1092 PN10 oder ANSI B16.5 (class 150).
Andere Flanschanschlüsse sind auf Anfrage lieferbar wie zum Beispiel:
EN1092 PN6/16/25
BS D and E
ASME 125

Angewandte Normen
Spezifische Anforderungen an EU-Richtlinien und -Zertifikate finden Sie in den Dokument: Einhaltung von Richtlinien & Zertifikaten[1]Plattenschieber-Katalogen und Datenblätter

Für Informationen und Verfügbarkeit der Kategorien und Bereiche wenden Sie sich bitte an den Technischen Kundendienst von Orbinox
