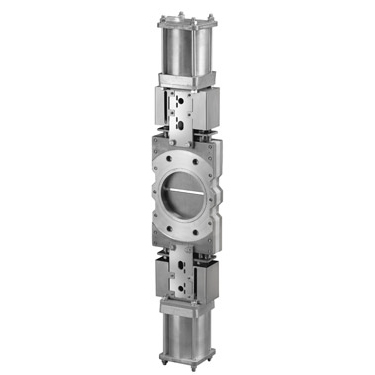

DT model

Beidseitig dichtender Doppelplattenabsperrschieber in Zwischenflanschausführung für hochkonsistente Feststoffe oder Flüssigkeiten

Der Plattenschieber Typ DT ist ein beidseitig dichtender Schieber der hauptsächlich in der Papier- und Zellstoffindustrie (Altpapieraufbereitung) für höhere Konsistenzen, aber vor allem, für stark verunreinigte, faserhältige Medien verwendet wird.

In der Offen-Stellung sind beide Schieberplatten im Gehäuse wodurch ein voller Durchgang gewährleistet wird. Beim Schließen, schieben die Schieberplatten alle Verunreinigungen und den Stoff aus dem Gehäuse in den Durchfluss. Schließ- und Öffnungszeiten sind daher nur die Hälfte gegenüber anderen Plattenschiebertypen.
Alle Teile die dem Verschleiß ausgesetzt sind, können leicht ausgetauscht werden.

Nennweiten
DN 100 bis DN 600 (größere Nennweiten auf Anfrage).

Betriebsdruck
DN 100 bis DN 250: 10 bar
DN 300 bis DN 400: 6 bar
DN 450: 5 bar
DN 500 bis DN 600: 4 bar

Standard Flanschanschluss
EN 1092 PN10
ASME B16.5 (class 150)
Anmerkung: andere Flanschanschlüsse sind auf Anfrage lieferbar.

Angewandte Normen
Spezifische Anforderungen an EU-Richtlinien und -Zertifikate finden Sie in den Dokument: Einhaltung von Richtlinien & Zertifikaten[1]Plattenschieber-Katalogen und Datenblätter

Für Informationen und Verfügbarkeit der Kategorien und Bereiche wenden Sie sich bitte an den Technischen Kundendienst von Orbinox.
