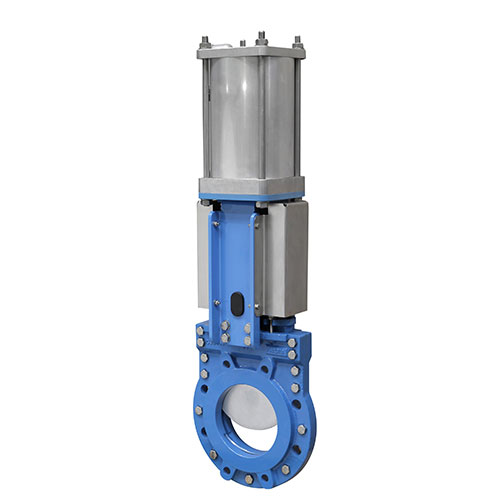

HB model

Beidseitig dichtender Hochdruck Plattenschieber Stoffschieber in Zwischenflanschausführung für allgemeine industrielle und wassertechnische Anwendungen

Das Modell HB ist ein beidseitig dichtender Plattenschieber, welcher für Anwendungen in der Abwasseraufbereitung konzipiert wurde. Die Konstruktion des Gehäuses und des Sitzes gewährleisten ein verstopfungsfreies Schließen bei gelösten Feststoffen in Bereichen wie:

  • Kläranlagen, Schlamm- und Regenwasserbehandlung
  • Chemieindustrie
  • Nährungsmittel- & Getränkeindustrie
  • Etc

Nennweiten
DN 80 bis DN 600 (größere Nennweiten auf Anfrage)

Betriebsdruck
DN 80 bis DN 600: 16 / 20 bar

Standard Flanschanschluss
EN 1092 PN 16 und ASME B16.5 (class 150)

Andere Flanschanschlüsse sind auf Anfrage lieferbar

Baulänge gem. EN 558-1, Tabelle 1, Grundreihe 20 (ehem. DIN 3202 K1)

Angewandte Normen:

Spezifische Anforderungen an EU-Richtlinien und -Zertifikate finden Sie in den Dokument: Einhaltung von Richtlinien & Zertifikaten[1]Plattenschieber-Katalogen und Datenblätter
